Środa, 13.06.2012 r.
Po
premierze Solid Edge ST5
.gif)
Już jest! Za oceanem miała miejsce premiera najnowszej wersji
Solid Edge ST5. Piąta już wersja popularnego systemu CAD 3D,
wyposażonego w unikalną technologię synchroniczną, swoją
oficjalną demonstrację miała podczas konferencji Solid Edge
University 2012, odbywającej się w dniach 11-13 czerwca br. w
Nashville w USA. Jeśli chodzi o Europę, to najwcześniej będą
mogli podziwiać Solid Edge ST5 nasi wyspiarze, bowiem premiera
w Wielkiej Brytanii będzie miała miejsce w połowie lipca
(zapowiedzi tego wydarzenia można było znaleźć m.in. na łamach
majowego Develop 3D). W Polsce na oficjalną premierę poczekamy
zapewne do września – ale ten czas warto wykorzystać chociażby
na to, by pobrać i zainstalować 45-dniową testową wersję Solid
Edge ST4 (płyta z wersją instalacyjną dołączona jest także do
najnowszego papierowego wydania CADblog.pl). A wracając do
ST5...
W najnowszej wersji
Solid Edge ST5 znajdziemy ponad 1300 ulepszeń! Wprowadzono je
m.in. w obszarach technologii
synchronicznej, podstawowych funkcjach projektowania oraz
rysunkach wykonawczych. Równolegle zaprezentowano zapowiadaną
już wcześniej bezpłatną mobilną aplikację przeznaczoną na
iPada, rozszerzającą dostęp do danych projektowych i
ułatwiającą współpracę między pracownikami za pośrednictwem
urządzeń mobilnych – Solid Edge Mobile Viewer App.
– Nowe funkcje Solid Edge ST5 ściśle odpowiadają
wymaganiom naszych klientów. Zaspakajając ich oczekiwania mamy
pewność, że każde ulepszenie funkcjonalności ma przełożenie na
rzeczywistą wartość – powiedział Dan Staples, dyrektor ds.
rozwoju produktu Solid Edge w Siemens PLM Software. – Klienci
dostrzegają rzeczywiste zalety czołowego rozwiązania w branży,
jakim jest technologia synchroniczna, a my konsekwentnie
rozbudowujemy naszą pozycję lidera pod tym względem – dodał.
Szybsze i elastyczniejsze korzystanie z technologii
synchronicznej
Solid Edge nadal wykorzystuje atuty technologii
synchronicznej, czyli przełomowego rozwiązania Siemens PLM
Software do projektowania w środowisku cyfrowym, niezależnego
od historii danych i opartego na funkcjach, za pomocą którego
projektanci i inżynierowie mogą sprawniej tworzyć i edytować
projekty oraz skracać czas projektowania – wszystko to dzięki
ponownemu wykorzystaniu zaimportowanych modeli. Technologia
synchroniczna w Solid Edge ST5 stanowi rozszerzone wsparcie w
opracowywaniu modeli wieloobiektowych. Użytkownicy mogą
importować części i złożenia z praktycznie dowolnego systemu
CAD. Zaimportowaną geometrię można następnie wprowadzić do
pojedynczej części lub złożenia w zależności od wymagań działu
produkcji.
– Jestem pod dużym
wrażeniem tego, co zobaczyłem Solid Edge ST5, w tym zwłaszcza
nowej funkcji projektowania wieloobiektowego – powiedział
Grant Holohan, inżynier w Hatch, czołowej globalnej firmie
działającej w branży zarządzania pracami inżynierskimi,
zaopatrzeniem i robotami budowlanymi, specjalizującej się w
projektowaniu dużych instalacji górniczych. – Nowa funkcja
projektowania wieloobiektowego daje swobodę projektowania bez
konieczności skupiania się nad pojedynczymi częściami, o ile
nie zachodzi taka potrzeba. Korzystanie z Solid Edge ST5
znacząco podnosi wydajność procesu projektowania i pozwala
pracownikom zaoszczędzić mnóstwo czasu.
.gif)
Solid Edge ST5 – ścieżki „ślizgu”
Często zdarzają się produkty, w których pewne elementy wchodzą
w relację z innymi, ślizgając się po ich powierzchni,
przemieszczając w odpowiednio wycinanych profilach itp. Miałem
okazję „walczyć” z czymś takim, naprawiając automatyczny
rzutnik do przeźroczy (tak, spotyka się jeszcze takie
urządzenia, np. w mniej zasobnych parafiach :)). Nowe
narzędzie „slot-path” zdecydowanie upraszcza proces
projektowania takich elementów. Może dzięki temu, żadziej będą
się psuły?
.gif)

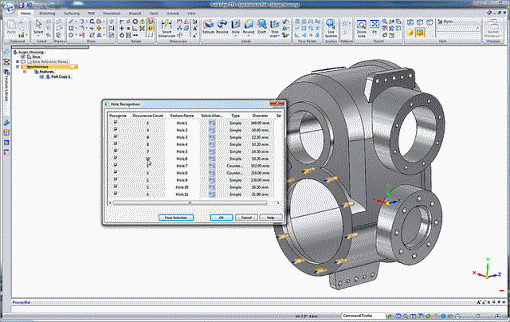

Solid Edge ST5 i rozpoznawianie otworów
Wiele osób na to właśnie czekało. I słusznie, gdyż technologia
synchroniczna obiecuje coraz więcej, a i apetyt rośnie w miarę
jedzenia. W ST5 nie ma problemu z edycją zaimportowanych
otworów. Raz rozpoznane, traktowane są przez system jak
rozwiązanie natywne, jak natywna cecha utworzona od podstaw w
środowisku Solid Edge. Coraz więcej danych 3D można
wykorzystać ponownie...
.gif)

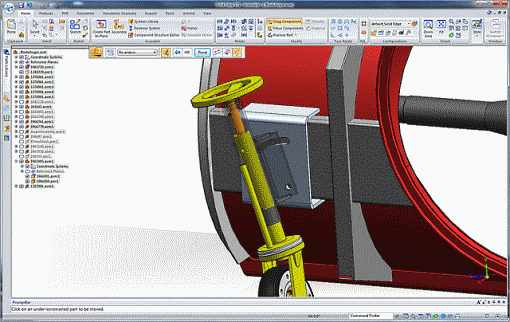

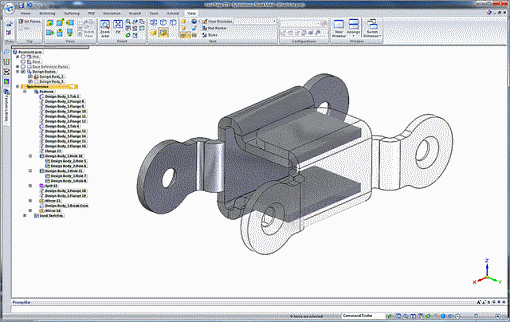

Solid Edge ST5 i synchroniczne „MultiBody”
Po pierwsze – łatwiej pracować w środowisku złożenia, gdy np.
zaimportowane złożenie możemy przedstawić sobie jako
pojedynczą część, ukrywając nieporzebne w danym momencie
obrazowanie struktury podzłożenia. Po drugie – łatwiej
przedstawić wykonawcom, jak dane urządzenie zostało
zbudowane...
Dalsze upraszczanie dokumentacji rysunkowej
W wielu
firmach projektowo-produkcyjnych rysunki są najważniejszym
efektem pracy.
.gif)
Solid Edge ST5 – warianty rysunków
Podczas tworzenia rysunków ruchomych elementów w złożeniach, w
Solid Edge ST5 mamy możliwość obrazowania alternatywnego
położenia części (w innej pozycji) na jednym rysunku. To
pozwala chociażby na łatwiejsze zrozumienie zakresu ruchu
danego elementu – co może być istotne podczas tworzenia
większego złożenia. Użytkownik ma pełną kontrolę nad tym,
które położenie w ruchu ma zostać automatycznie zobrazowane na
rysunku...
Ulepszenia w Solid
Edge służą podniesieniu wydajności procesu tworzenia rysunków
oraz ograniczeniu błędów na etapie produkcji. W Solid Edge ST5
dostępne są takie funkcje, jak:
• możliwość wyświetlania złożenia w różnych pozycjach na
widoku rysunku,
• automatyczne umieszczanie wykazów części na wszystkich
arkuszach,
• łatwe wyrównywanie pozycji wymiarów,
• możliwość projektowania wiązki przewodów elektrycznych wraz
z widokiem płaskim, jak i przestrzennym, rysunki łączników,
łączniki wraz z tabelą łączeń w celu stworzenia kompletnej
dokumentacji produkcyjnej.
.gif)

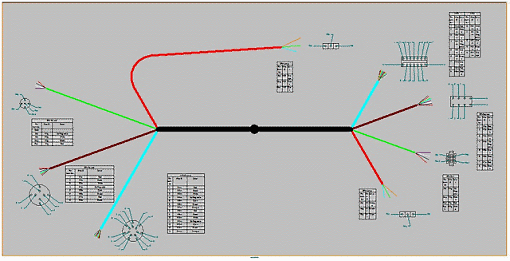

Solid Edge ST5 – kompletne instalacje elektryczne
Aby ułatwić pracę projektantom kompletnych okablowań i
instalacji elektro-elektronicznych, pracujących w środowisku
3D, najnowsza wersja Solid Edge umożliwia zautomatyzowane
tworzenie płaskiej dokumentacji wiązek przewodów i kompletnych
okablowań, uwzględniających także rysunki konektorów, złączy,
opisy przyłączeń w kostkach, o takich drobiazgach jak
uwzględnienie długości poszczególnych przewodów nie
wspominając :). Tak przygotowana dokumentacja jest od razu
gotowa do wykorzystania w produkcji...
.gif)

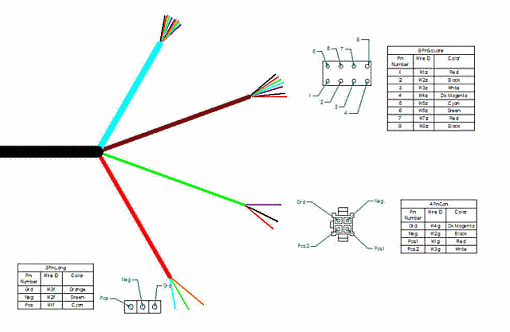

Solid Edge ST5 – złącza i konektory
O tym już wspomnieliśmy; jak widać na powyższej ilustracji,
teraz nie trzeba zastanawiać się nad tym, w które miejsce
należy podłączyć dany przewód, daną końcówkę złączną...
Analiza termiczna w symulacji pracy układu w stanie ustalonym
Inżynierowie
często muszą przeprowadzać symulacje pracy układów termicznych
i mechanicznych, których części podlegają obciążeniom i
działaniu wysokiej temperatury. W razie wykrycia problemu
bardzo przydaje się możliwość szybkiego i łatwego wprowadzenia
zmian podnoszących jakość projektu. Solid Edge ST5 umożliwia
przeprowadzenie symulacji termicznej w stanie ustalonym, a
dzięki technologii synchronicznej użytkownicy mogą
przetestować więcej wersji projektu w krótszym czasie.
Wyeliminowana wreszcie zostaje konieczność budowania wielu
fizycznych prototypów.
.gif)
.gif)

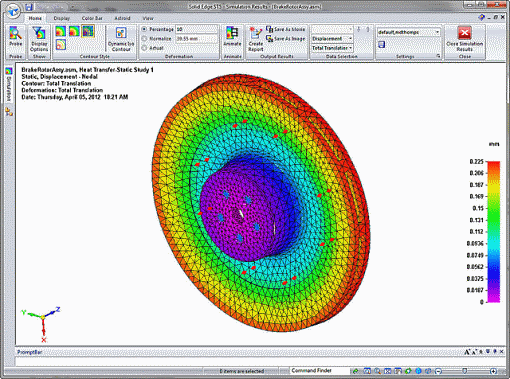

Solid Edge ST5 – symulacja rozchodzenia się ciepła... (dwie
ilustracje)
W tej wersji analiza odkształceń termicznych, symulacja
przepływu ciepła itp. może być łączona z innymi rodzajami
analiz i symulacji. Na ilustracji widać kombinację analizy
strukturalnej i termalnej tarczy i zacisku hamulcowego w
złożeniu...
.gif)

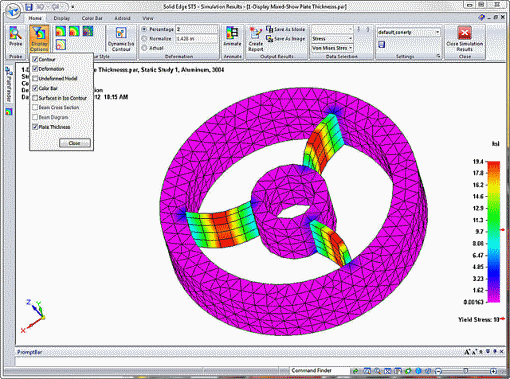

Solid Edge ST5 – nowe możliwości pracy z siatką mesh
Automatyczne wyświetlanie grubości elementów, na których
rozpięta została siatka (mesh) wykorzystywana do
przeprowadzania analiz, pozwala projektantów w lepszy sposób
określić warunku symulacji...
Aplikacja Solid Edge Mobile Viewer na iPada
Użytkownicy z
całej firmy mogą teraz przeglądać w 3D części i złożenia
utworzone za pomocą Solid Edge, korzystając z nowej bezpłatnej
aplikacji Solid Edge Mobile Viewer na iPada. Aplikacja
umożliwia obracanie, przesuwanie i przybliżanie obrazu,
wyświetlanie i ukrywanie części oraz zapisywanie obrazu i
przesyłanie go pocztą elektroniczną. Dzięki Solid Edge Mobile
Viewer pracownicy przebywający poza biurem mogą przeglądać
dane projektu, co przyspiesza weryfikację i zwiększa wygodę
tego procesu, a także umożliwia przeprowadzanie prezentacji
dla klientów czy ogólne zapoznanie się z modelem.
.gif)

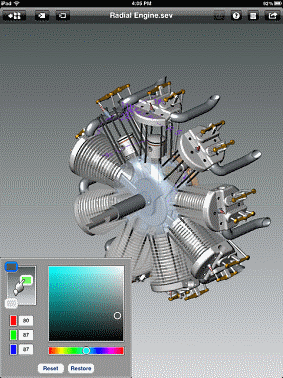

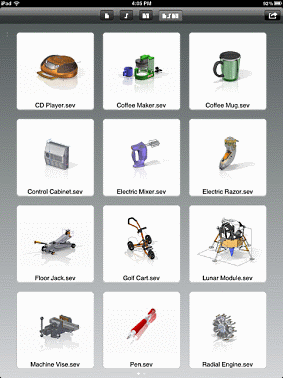

Solid Edge Mobile Viewer
iPad Apple'a może być teraz swobodnie wykorzystywany podczas
pracy z natywnymi plikami Solid Edge. Darmową aplikację można
pobrać z Apple App Store. Teraz nawet „w telefonie” możemy
przeglądać rysunki 3D, kontrolować wymiary, wreszcie zapisywać
obrazki i wysyłać je do klientów, dostawców itp.
Solid Edge ST5 będzie dostępne na rynku od lipca bieżącego
roku. Więcej informacji znajduje się na stronie
www.siemens.com/plm/solidedgest5
Źródło: Siemens Industry Software
Ilustracje: Siemens PLM Software
|
