Czwartek, 17.09.2009 r.
Samowystarczalność, trwałość, zrównoważenie czyli...
Sustainability w SW 2010
Dużo czasu musiało upłynąć zanim uświadomiłem sobie, że
najprawdopodobniej mam oto przed sobą możliwość wypróbowania
jednej z tych nowości SolidWorks, którymi entuzjazmowałem się
po tegorocznym SolidWorks World w Orlando. Suinstability to
tak naprawdę określenie „zrównoważonego rozwoju”... Co to
takiego tak naprawdę jest?

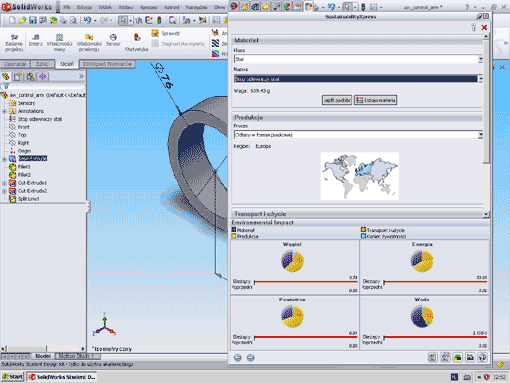

![](suinstability_1.gif)
„Aplikacja
SolidWorks Sustainability pozwala na łatwe tworzenie
>>projektów zrównoważonego rozwoju<< przy użyciu aplikacji
SolidWorks. Można porównywać wyniki dla podobnych materiałów,
aby uzyskać optymalny projekt zrównoważonego rozwoju.”
Koniec cytatu... Gdy
czytamy takie „kwiatki” w dołączonych do programu materiałach,
można się zniechęcić do ich głębszej lektury. A czasem jednak
warto...
Ów zrównoważony
rozwój to nic innego jak możliwość przeanalizowania naszego
projektu pod kątem jego wpływu na środowisko naturalne. Wpływu
wielu czynników związanych z jego powstaniem: kosztów i
skutków pozyskania określonego materiału, z jakiego
zdecydujemy się ów zaprojektowany przedmiot wykonać;
technologii jego wykonania (np. odlew w formie piaskowej,
odlew ciśnieniowy, obróbka skrawaniem itp.) i wielu innych.
Zabawa jest znakomita, wystarczy porównać ów wpływ, zmieniając
materiał, z jakiego wykonamy dany detal, albo wprowadzając
zmiany w samym detalu, np. odchudzając go, zmniejszając pewne
wymiary i tolerancje.
W wersji 2010 dostępne są dwa produkty „sustainability” –
SW SustainabilityXpress, który obsługuje dokumenty części
i jest zawarty w oprogramowaniu głównym i SW Sustainability,
który obsługuje części i złożenia. Ten ostatni dostępny jest
jako oddzielny produkt. Jego inne funkcje obejmują obsługę
konfiguracji, rozszerzone raportowanie oraz rozszerzone opcje
oddziaływania na środowisko.

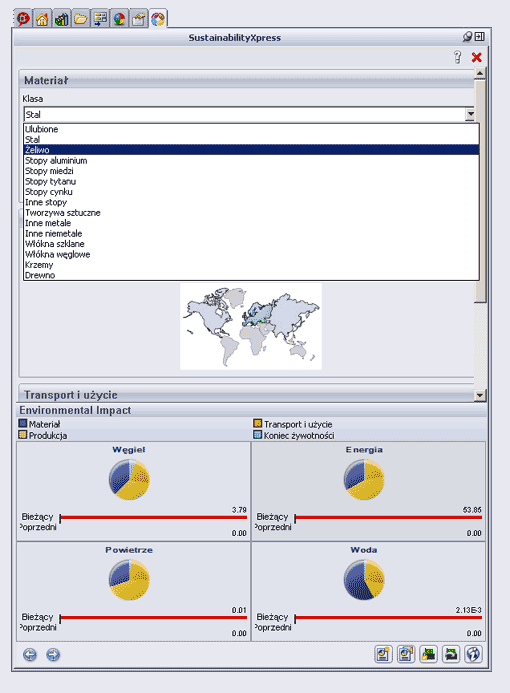

![](suinstability_1a%20copy.gif)
Jak
działa „sustainability”?
„Badanie”
naszego projektu zaczyna się od „szacowania cyklu życia (ang.
LCA)”. W tej fazie działania „sustainability” można
zorientować się, w jaki sposób decyzje dotyczące materiałów,
technologii i lokalizacji (miejsc produkcji i miejsc użycia
części) wpływają na oddziaływanie projektu na środowisko.
Szacowanie cyklu życia obejmuje:
• Wydobycie rudy z ziemi
• Przetwarzanie materiałów
• Produkcję części
• Złożenie
• Użytkowanie produktu przez klienta końcowego
• Zakończenie okresu użytkowania (EOL) – składowanie na
wysypisku śmieci, recykling oraz spalanie
• Wszelki transport występujący pomiędzy poszczególnymi
etapami oraz w ramach każdego z etapów.
![](suinstability_1b%20copy.gif)
Co
oddziałuje na środowisko?
Aplikacja
SolidWorks Sustainability szacuje wszystkie etapy cyklu
życia w oparciu o dane wejściowe dla materiału, produkcji oraz
lokalizacji. Aplikacja SolidWorks Sustainability
rozdziela wyniki na czynniki oddziaływania na środowisko,
które następnie mierzy, sumuje, a wyniki przedstawia domyślnie
w postaci czytelnych diagramów kołowych (vide ilustracje).
Czynniki te to kolejno:
• Emisja
dwutlenku węgla – do atmosfery uwalniany jest dwutlenek
węgla oraz związki równoważne, takie jak tlenek węgla i metan,
prowadząc do globalnego ocieplenia (przynajmniej zdaniem „ekoterrorystów”,
ale polemika z nimi nie jest tematem dzisiejszego wpisu; swoją
drogą wpływ ekologów na oprogramowanie jeszcze nigdy nie był
tak widoczny);
• Ilość zużytej
energii – nie wymaga komentarza; to po prostu wszystkie
formy energii zużyte w całym cyklu życia produktu.
• Zakwaszenie
atmosfery – zanieczyszczenie powietrza wynikające głównie
ze spalania paliw kopalnych, prowadzące w efekcie do kwaśnych
deszczy.
• Eutrofizacja
wody – Zanieczyszczenie przez nawozy, które spływają
rzekami do wód przybrzeżnych, prowadząc do zakwitu alg, a w
efekcie do eksterminacji wszelkiego życia morskiego w pewnych
obszarach przybrzeżnych... Tutaj mam największe wątpliwości:
co mają wspólnego nawozy z produkcją stali, czy ktoś jest mi
to w stanie wyjaśnić?
![](suinstability_1d%20copy.gif)
Wygląda na to, że odlew
wykonany ze stali w formie piaskowej...
SolidWorks
Sustainability podaje informacje zwrotne dotyczące tych
czynników w czasie rzeczywistym na pulpicie oddziaływania na
środowisko, który jest aktualizowany dynamicznie wraz z
wprowadzanymi zmianami. Chwilę to trwa, ale istotnie działa
(tzn. w zależności do zmian materiału można uzyskać inne
wyniki; detal poddany przeze mnie „badaniom” zachowywał się w
miarę przyzwoicie do momentu, kiedy nie postanowiłem wykonać
go z tworzywa sztucznego („ten wstrętny ABS”) – wtedy pojawiły
się czerwone paski na wykresach wskazujące raczej na niezbyt
korzystny wpływ na środowisko. Niestety, kolejne generowanie
raportu spowodowało zawieszenie systemu...

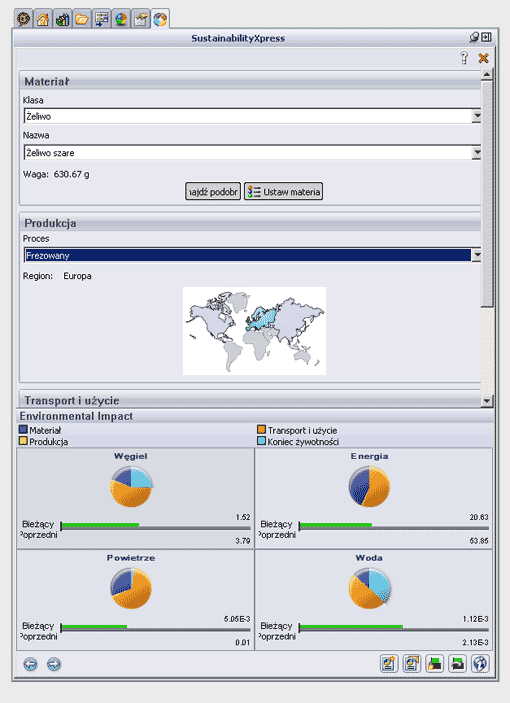

![](suinstability_1e%20copy.gif)
...jest bardziej ekologiczny
niż identyczny detal wyfrezowany z żeliwa szarego ;)
Tyle na dzisiaj,
Pozdrawiam
Maciej Stanisławski
|
