Poniedziałek, 25.03.2013 r.
DraftSight jak AutoCAD LT
Ostatnio otrzymuję coraz więcej zapytań dotyczących
posługiwania się darmowymi systemami CAD 2D. Jednym z dwóch,
którym na łamach CADblog.pl (SWblog.pl & SolidEdgeblog.pl)
poświęcam najwięcej miejsca, jest DraftSight...
Część pytań związana
jest z podstawami pracy w danym środowisku – i te lubię
najbardziej, gdyż nie wymagają ode mnie wykazywania się
specjalistyczną wiedzą :). Jedną z kategorii, na które można
podzielić otrzymywane zapytania, jest dostosowanie interfejsu
DraftSight do wymagań użytkownika, a w zasadzie – uczynienie
go jak najbardziej podobnym do tego związanego z
przyzwyczajeniami i nawykami wyniesionymi z pracy w środowisku
systemów ADSK (najczęściej AutoCAD LT).
![](01_DraftSight_Menu_mar(web).gif)
Okno
DraftSight wygląda bardzo podobnie do tego znanego z AutoCAD i
jego licznych klonów, ale nic nie stoi na przeszkodzie,
byśmy dostosowali jego wygląd jeszcze bardziej do naszych
potrzeb...
I. Paski
menu i ich położenie
1.
Okno (pasek?) właściwości
– zajmuje stosunkowo dużą część ekranu, podobnie jak w
oprogramowaniu AutoCAD możemy spokojnie je zamknąć, a dostęp
do niego – ponowne wywołanie w tym samym miejscu – uzyskamy
naciskając prawy przycisk myszy PPM na dowolnym pasku
narzędzi i wskazując Właściwości...
![](02_DraftSight_Menu_mar(web).gif)
Powyżej:

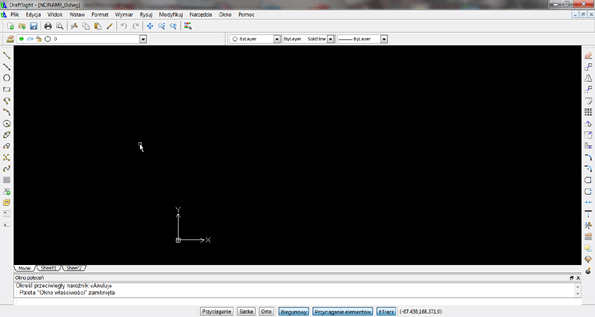

widok bez okna Właściwości. Od razu więcej miejsca na nasz
projekt.
Poniżej – przywrócenie okna Właściwości jest banalnie proste.
![](03_DraftSight_Menu_mar(web).gif)
2. Paski narzędzi

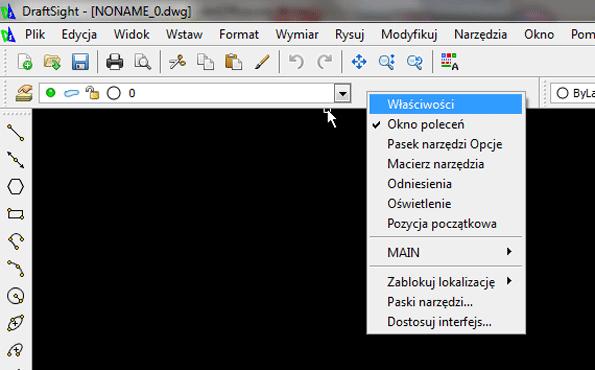

Naciśnięcie PPM na dowolnym pasku narzędzi (nie na
obszarze rysunku) wywołuje podręczne menu, z którego nie tylko
możemy przywrócić wspomniane Właściwości, ale także uzyskać
dostęp do konfiguracji pasków narzędzi. Wybieramy polecenie
Paski narzędzi... i otwieramy okno Wybierz pasek
narzędzi.
![](05_DraftSight_Menu_mar(web).gif)
Zaznaczamy
interesujące nas paski i akceptujemy wybór. Efekt jest
natychmiastowy. Ułożenie pasków możemy łatwo zmieniać,
przeciągając je z pomocą myszy w żądane miejsce ekranu.

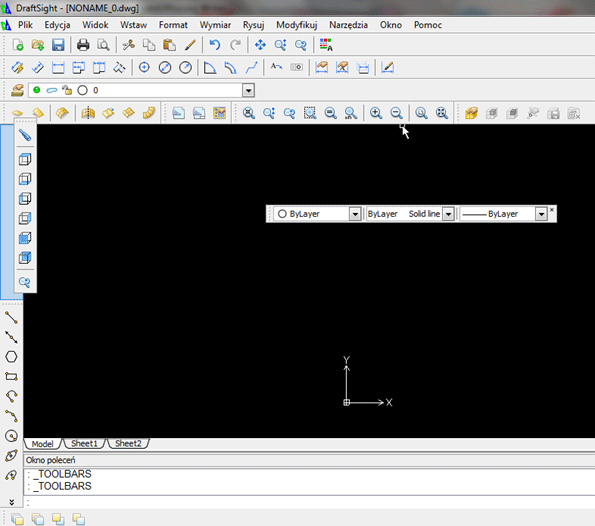

![](06_DraftSight_Menu_mar(web).gif)
Ułożenie
pasków możemy łatwo zmieniać, przeciągając je z pomocą myszy w
żądane miejsce ekranu...
![](07_DraftSight_Menu_mar(web).gif)
II. Kolor
tła

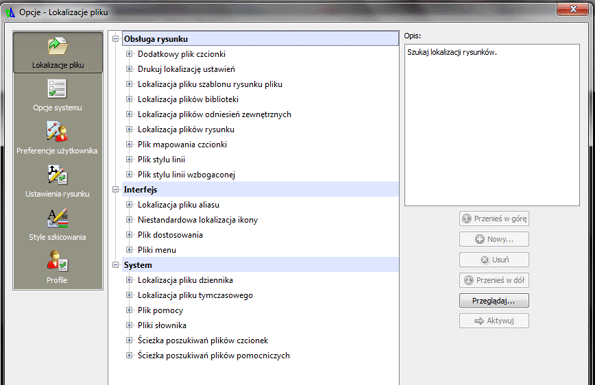

Na pasku menu
głównego otwieramy zakładkę Narzędzia i wybieramy
Opcje..., a następnie zakładkę Opcje Systemu –
Wyświetl – Kolory elementu (w polskim interfejsie
uwagę zwraca pojawiająca się tam literówka „ee” ;)). Otwieramy
Tło modelu i albo korzystamy z proponowanych kolorów,
albo wybieramy Określ kolor i samodzielnie definiujemy
kolorystykę tła naszego rysunku.
![](09_DraftSight_Menu_mar(web).gif)
![](10_DraftSight_Menu_mar(web).gif)

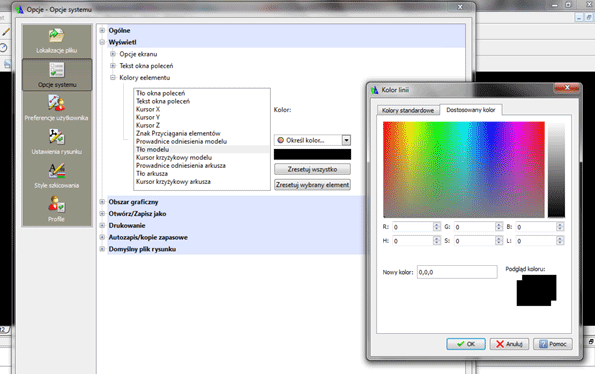

Proszę nie sugerować
się nazwą okna „Kolor linii”, dokonujemy tutaj istotnie
wyboru tła. Akceptujemy wybór klikając OK,

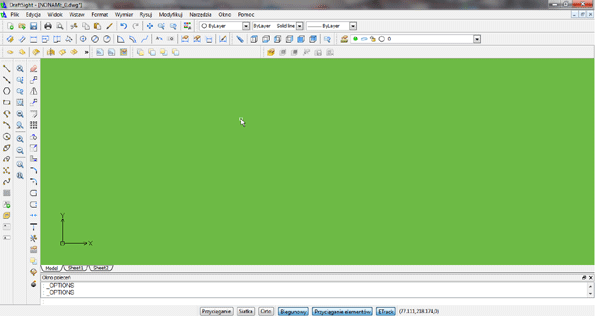

ponownie OK i możemy cieszyć się znajomą i ulubioną
kolorystyką tła...
![](11_DraftSight_Menu_mar(web).gif)
![](12_DraftSight_Menu_mar(web).gif)
Maciej Stanisławski
Więcej informacji na
temat darmowych systemów CAD, CAM, CAE będzie można znaleźć w
planowanej na lato'13
publikacji książkowej pt.: „Alternatywne 2 i 3D”. Szczegóły
niebawem!
| DraftSight 2015 –
instalacja |
DraftSight: komercyjnie i za darmo... |
•
DraftSight
można pobrać, klikając poniższy baner. W tej chwili
dostępna jest już wersja V1R3.1,
przygotowana zarówno dla Windows 32 i 64-bit (obsługująca
także Win 8), jak i na systemy Linux i Mac OS...
|
|
