Piątek, 5.02.2016 r.
Co nowego w
SOLIDWORKS 2017, czyli III dzień konferencji SOLIDWORKS World
2016
#SWW16 relacja subiektywna
Środa,
3.02.2016, Dallas w stanie Texas. Wyczekiwany moment, już za
chwilę poznamy... laureatów tegorocznego konkursu Model Mania,
ale przede wszystkim: listę dziesięciu najbardziej
oczekiwanych przez użytkowników usprawnień w SOLIDWORKS, a
także spodziewane nowości w przyszłej wersji
Maciej Stanisławski
Na skróty: |
dzień I |
dzień II |
dzień III
|
•
lista Top Ten
•
nowości SOLIDWORKS 2017
Na początek osobista refleksja
(za chwilę będzie jeszcze jedna): gdy śledziłem video-relację
z sesji generalnej, z zazdrością zauważyłem, że organizatorzy
tym razem „dopieścili” światek dziennikarski. O ile w czasie
SWW, w których miałem okazję uczestniczyć (a dodam
nieskromnie, że kilka razy miałem taką przyjemność :P)
zajmowaliśmy miejsca w pierwszych rzędach, ale byliśmy
ściśnięci podobnie jak pozostali uczestnicy (i co tu zrobić z
tabletem, notatkami, aparatem fotograficznym), o tyle w tym
roku – do dyspozycji nie tylko było więcej miejsca, ale także
stoły, na których można było rzeczywiście wygodnie się
rozłożyć.
![](3SWW16_1.png)
Tylko
pozazdrościć branżowym dziennikarzom i blogerom takich
warunków pracy podczas konferencji...
Siedząc w domu pocieszałem się
jednak tym, że nie musiałem ruszać się z ulubionego fotela
(nie mógłbym zresztą, bo „kot na mnie siedzi”) i w zasięgu
ręki miałem kawowe źródełko. Ale to jednak nie to samo... Ad
meritum.
Dzień III
Tradycyjnie, jak już
podkreślałem, poświęcony temu, co nowego znajdziemy w kolejnej
odsłonie SOLIDWORKS. A przy okazji – lista „Top Ten”, Model
Mania etc.
Tą konferencję poprowadził
Kishore Boyalakuntla. A zaczął od wprowadzenia do „ekosystemu”
DS SOLIDWORKS i... rozwiązań CAM. Ale jeśli – podobnie jak
jeszcze dwa dni temu piszący te słowa – spodziewali się
Państwo, iż zaprezentowany zostanie oryginalny system CAM lub
funkcjonalność CAM dostępna z poziomu SOLIDWORKS, to jednak
stało się trochę inaczej.
The SOLIDWORKS Manufacturing Ecosystem
Na SOLIDWORKS
Manufacturing ekosystem składają się rozwiązania dostarczane
łącznie przez 60 Złotych Partnerów. Oparty na MBD (Model-Based
Definition) system sprawia, że problemy wymiany danych między
poszczególnymi aplikacjami nie stanowi problemu, wszystko jest
ze sobą zintegrowane, kompatybilne. Obecnie na „ekosystem”
składają się Model-Based Manufacturing, Model-Based CMM,
Model-Based Costing i Model-Based Inspection.
![](SWWecosystem.jpg)
„Ekosystem
SOLIDWORKS zbudowany w oparciu o SOLIDWORKS MBD”
I tutaj Kishore przedstawił firmę
.decimal, która wspiera pacjentów poddawanych radioterapii w
leczeniu chorób nowotworowych. Firma przygotowuje m.in.
indywidualnie projektowane osłony radiacyjne, które
minimalizują napromieniowanie zdrowych obszarów ciała
pacjenta. Czasem są to maski na twarz, czasem osłony z
wykonanym otworem o kształcie pasującym do guza poddawanego
napromieniowywaniu. Firma dostarczyła już ponad 200 000 takich
osłon, projektowanych w środowisku SOLIDWORKS, a za
przygotowanie do produkcji odpowiada zaimplementowany do SW
system CAMworks.
![](3SWW16_9.png)
.decimal
projektuje w SOLIDWORKS i wytwarza z pomocą CAMworks osłoy
radiacyjne na pacjentów chorych na raka...
![](3SWW16_10.png)
I tutaj druga osobista refleksja: w świetle ostatnich
osobistych doświadczeń muszę przyznać, że ta prezentacja mnie
„rozłożyła”, przerwałem nawet na moment relację na twitterze.
Pozostaje jednak cieszyć się, że są tacy, którym udało się
przyjść z pomocą w odpowiednim momencie.
Więcej na temat SOLIDWORKS Manufacturing Ecosystem można
znaleźć
tutaj.
The SOLIDWORKS Connected Device
Ecosystem
Miało być o
nowościach, a jest o „ekosystemach”. Kolejne „case study”, tym
razem przykład firmy produkującej „inteligentne” wejścia dla
zwierząt domowych. Teraz, zamiast zwykłej „klapki” w drzwiach,
umożliwiającej naszym milusińskim swobodne przemieszczanie się
z/do domu, możemy zainstalować urządzenie, które automatycznie
rozpoznawać będzie (skanując czip), czy do wejścia zbliża się
„uprawnione” zwierzę. Co więcej – informacje o „ruchu na
przejściu” będą przekazywane bezpośrednio na nasz telefon
komórkowy. Ech, ta potrzeba kontroli prawie każdego obszaru
naszego życia :). Teraz będąc w pracy na bieżąco śledzimy, czy
nasz kiciuch wyszedł na spacer i kiedy wrócił.
![](3SWW16_11.png)
„Kocie
drzwi” zaprojektowane na nowo :)
Swoją drogą rozwiązanie dobrze
prezentujące ideę „connected device”. Była to także okazja do
ponownego odwołania się do I sesji generalnej i przypomnienia
korzyści wynikających z SOLIDWORKS PCB, ale także... do
zaanonsowania pierwszej na świecie drukarki 3D do drukowania
obwodów elektronicznych (vide foto).
![](3SWW16_17.png)
Pierwsza na
świecie drukarka 3D do drukowania płytek obwodów
elektronicznych (na zdjęciu powyżej z prawej)
Model Mania
Jeśli Mark Schneider,
to Model Mania i odwrotnie. Po podziękowaniach dla osób
biorących udział w beta testach SOLIDWORKS 2016, Mark
zaprezentował tegoroczne konkursowe zadanie „Model Manii”, a
następnie przedstawił laureatów edycji 2016.

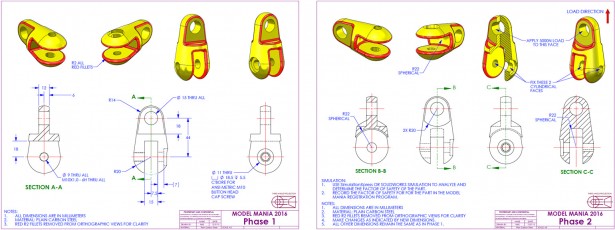

![](modelMania_2016.jpg)
Tegoroczne
zadanie „Model Manii” obejmowało dwie fazy, dwa etapy
przygotowania modelu...
Lista „Top
10”...
...i Bruce Holway (Director
Product Definition), który podkreślił, jak ważne jest zdanie i
opinia użytkowników SOLIDWORKS na temat oprogramowania CAD. –
Wierzymy, że użytkownicy wiedzą, co jest dla nich najbardziej
potrzebne w SOLIDWORKS – powiedział Holway. Lista „Top 10
Enhancements” pozwala na głosowanie „on-line”, w którym
użytkownicy mają możliwość przedstawiać swoje pomysły i uwagi,
odnośnie możliwych/oczekiwanych usprawnień, a cała
zaangażowana społeczność poddaje je ocenie i oddaje na nie
swoje głosy. Spośród najwyżej punktowanych propozycji
corocznie tworzona jest owa lista „Top 10”. Warto zauważyć, że
począwszy od 2001 roku, średnio ponad 75% postulatów
użytkowników jest realizowanych w kolejnych edycjach
SOLIDWORKS, lub pojawia się nawet w bieżących, w postaci
Service Packów.
Podobnie stało się tym razem,
najwięcej głosów zebrał postulat zapewnienia możliwości
przywrócenia „klasycznego” wyglądu interfejsu użytkownika. I
będzie ona zapewniona jeszcze w SOLIDWORKS 2016, wraz z SP
3.0.
Przed zaprezentowaniem nowej
listy przypomniano ubiegłoroczną (vide rys.).
![](3SWW16_21.png)

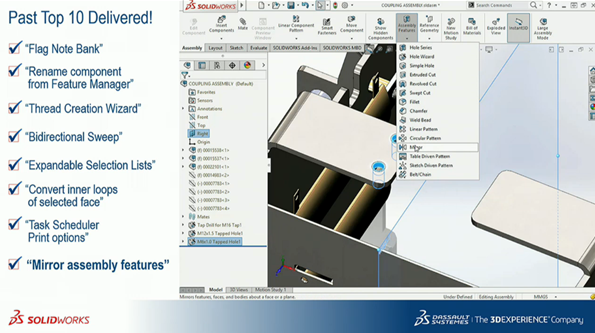

Fragment
ubiegłorocznej, zrealizowanej listy Top 10 Enhancements
Requests...
A na tegorocznej znalazło się
m.in. (mam nadzieję, że moje tłumaczenie z angielskiego będzie
w miarę zrozumiałe):

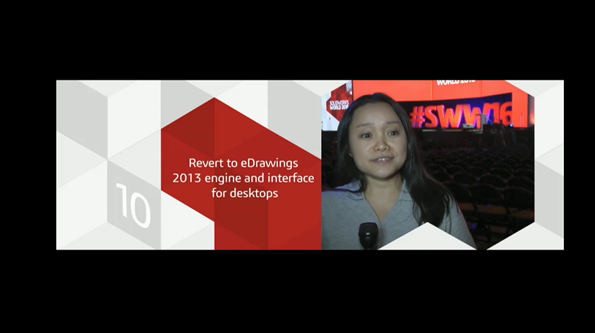

#10. eDrawing z rozwiązaniami z wersji 2013 – dla komputerów
stacjonarnych,
![](3SWW16_22.png)
#9. automatyczna lista BOM elementów złącznych dla dużych
złożeń,
#8. możliwość korzystania z punktów końca linii szkicu otworów
w Kreatororze otworów (wydaje się, że obecnie w SW nie ma
możliwości dodawania punktów szkicu na już istniejących
punktach końcowych),
![](3SWW16_23.png)
#7. automatyczne dodawanie linii w widokach rozstrzelonych
(mam wątpliwości, czy na pewno o to chodziło – przyp. red.),
#6. rozszerzone funkcjonalności zaokrągleń krawędzi, ścięć i
innych w środowisku wieloobiektowym,
#5. Bounding Box dla dowolnego elementu lub złożenia,
#4. możliwość przeniesienia szkicu ze środowiska złożenia do
środowiska komponentu (i odwrotnie),
#3. klawisz ALT pozwalający tymczasowo „ukryć”
powierzchnię/płaszczyznę, na której jest kursor,
![](3SWW16_25.png)
#2. możliwość eksportu listy BOM w postaci tabeli, wraz z
miniaturami komponentów,
#1. wspomniana możliwość emulacji interfejsu użytkownika
wersji 2015 w wersji 2016...
![](new_old_icon_2016.jpg)
Ostatnia pozycja listy „Top Ten”
zaprezentowana została przez „lorda Vadera” – przepraszam,
przez „Dark Screen Savera” i to dało przedsmak tego, w jakiej
konwencji w tym roku zaprezentowane zostaną nowości SOLIDWORKS
2017.
![](3SWW16_27.png)
SOLIDWORKS
2017
Tegoroczna prezentacja nowości
odbyła się w oprawie nawiązującej do kultowej serii Gwiezdnych
Wojen
(vide galeria zdjęć na FB). I tak, wśród bohaterów (ich
odtwórcami byli oczywiście pracownicy DS SOLIDWORKS) znalazły
się takie postaci, jak Luke, Princess Layout i Over Bend,
wspólnie z Queue Backup i Hansem Preview dążących do
wyzwolenia inżynierów z archaicznych sposobów projektowania,
narzucanych wszystkim przez Dark Screen Savera. Polecam
obejrzenie całości, dostępnej
tutaj, a na razie koncentruję się na zaprezentowanych
nowościach, a będzie ich sporo:

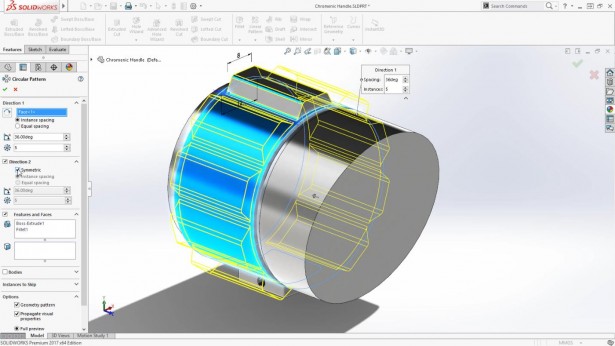

![](SW2017_szyk_kolowy_dwukierunkowy.jpg)
• możliwość tworzenia szyku
kołowego w dwóch kierunkach,

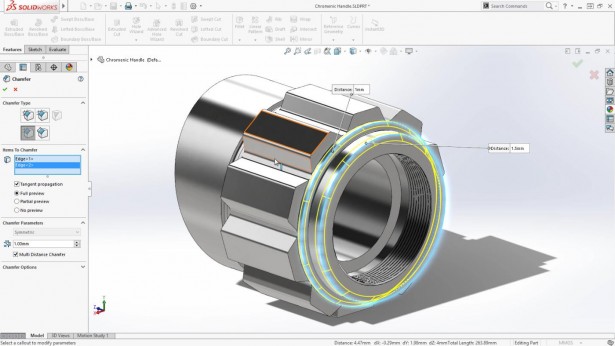

![](SWW2017_fazowanie_1.jpg)
• możliwość definiowania
sfazowania o różnych rozmiarach w jednej operacji,

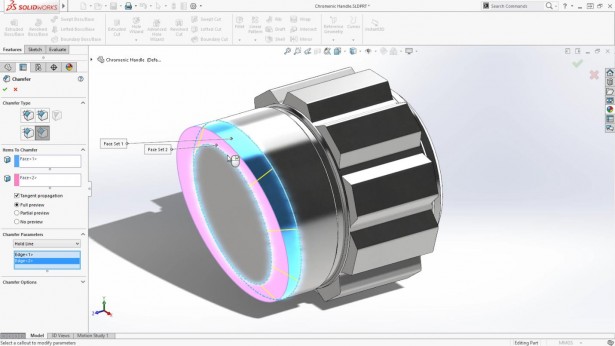

![](SWW2017_fazowanie_2.jpg)
• pojedyncze sfazowanie (lub
zaokrąglenie) o zmiennym przebiegu/kształcie/rozmiarze
uzyskiwane w jednej operacji,

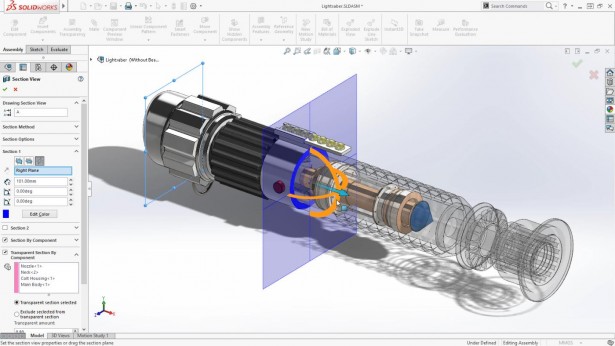

![](SWW17_przeroczystosc.jpg)
• widok przezroczysty uzyskiwany
w przekroju,
![](SW17_tworzenie_gwintu.jpg)
• zautomatyzowane tworzenie
zakończenia gwintu,

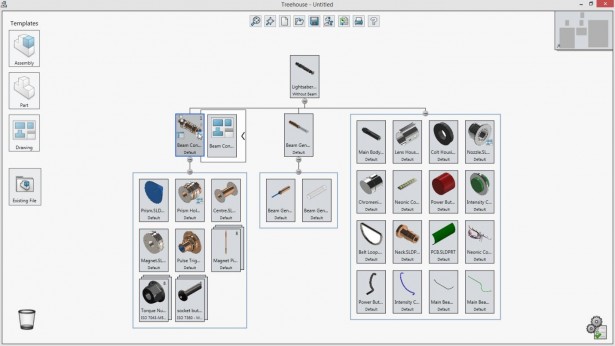

![](sw17_drzewko.jpg)
• automatyczne importowanie
powiązanych rysunków komponentów w Drzewku (Treehouse),

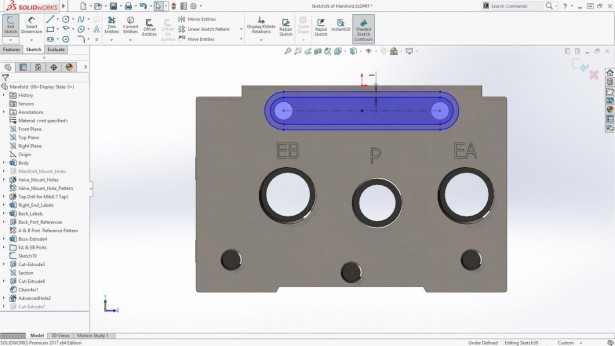

![](SW17_cien_konturu_szkicu.jpg)
• cieniowanie konturu szkicu,

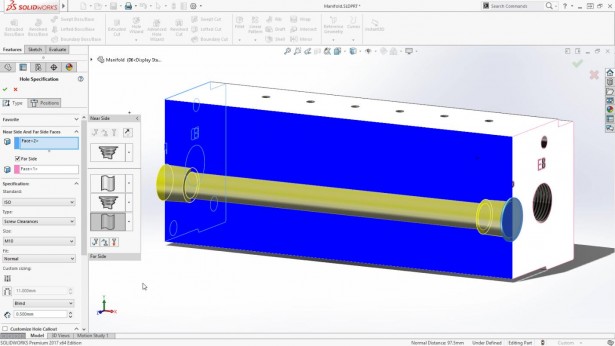

![](sw17_hole_wizard.jpg)
• usprawniony kreator otworów,

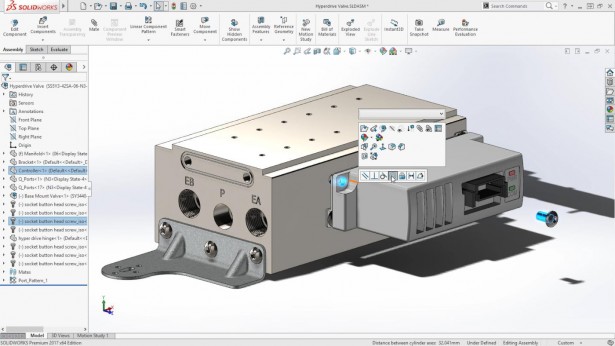

![](sw17_smart_mate.jpg)
• lepsze dopasowanie komponentów
do żądanej pozycji,

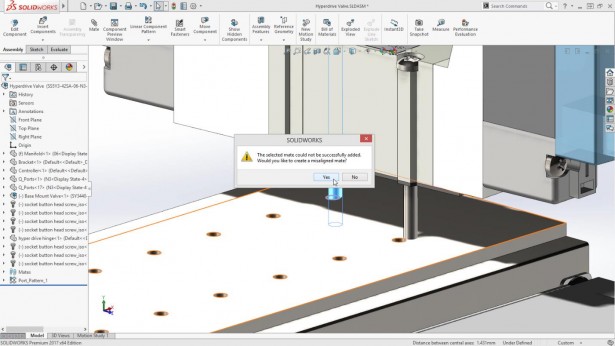

![](sw17_concentric_faces.jpg)
• ściany/płaszczyzny nieosiowe
mogą zostać pomięte, aby nie przedefiniowywać złożenia,

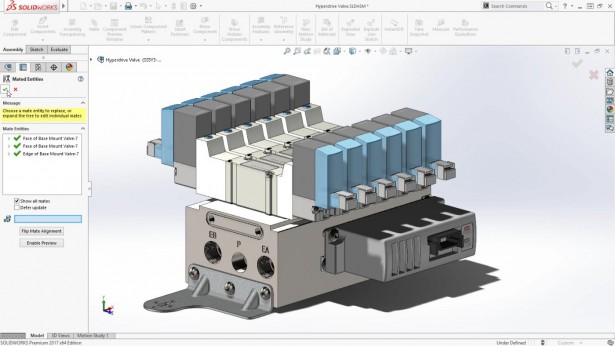

![](sw17_sub_assembly.jpg)
• możliwość zapisania podzłożenia
jako części bez utraty danych o wzajemnych powiązaniach
komponentów,

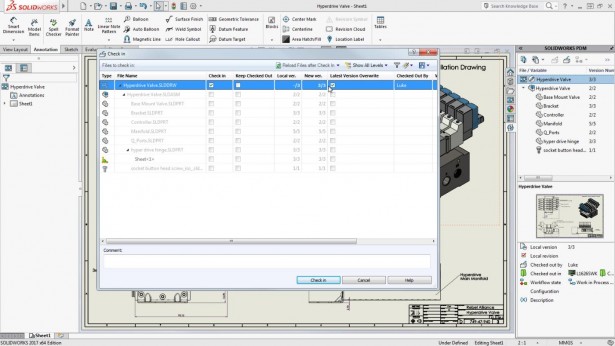

![](SW17_save_PDM.jpg)
• w SOLIDWORKS PDM dokonanie
małych, nieistotnych zmian, powoduje nadpisanie pliku (bez
konieczności tworzenia nowego),
![](SW17_tables_locked.jpg)
• pozycje zablokowane w liście
BOM, pozostają zablokowane przy wstawianiu tabeli do rysunku
2D,

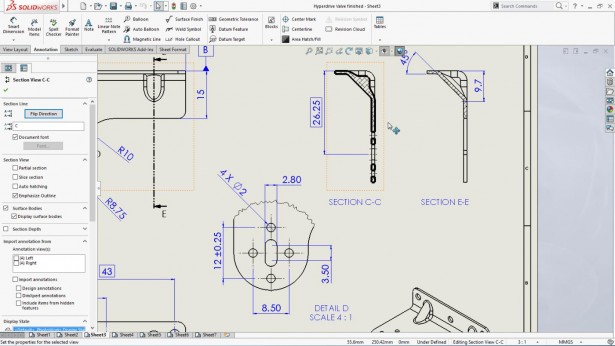

![](SW17_linia_szarpana.jpg)
• w widokach szczegółowych
wyróżnienie linii „cięcia” (linia szarpana), a także
wyróżnienie widoków przekrojów,

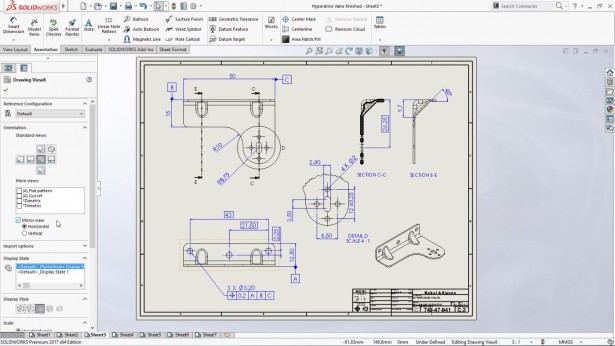

![](sw17_mirror_view.jpg)
• widok lustrzany rysunku 2D nie
pociąga za sobą utworzenia modelu 3D,

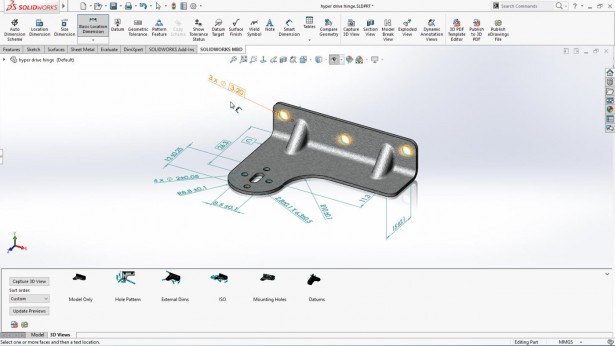

![](SW17_dim_size.jpg)
• DimXpert i wyświetlanie
podstawowych wymiarów,

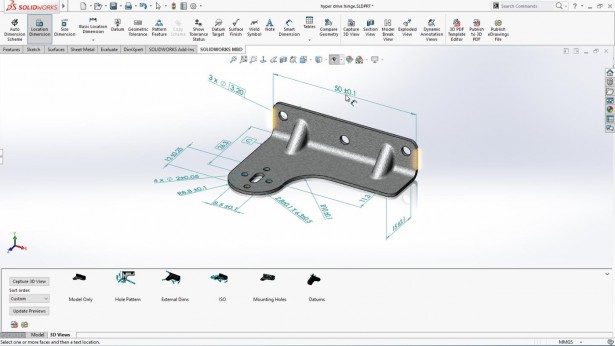

![](sw17_dim_edge.jpg)
• DimXpert i wybór powierzchni i
krawędzi modelu,

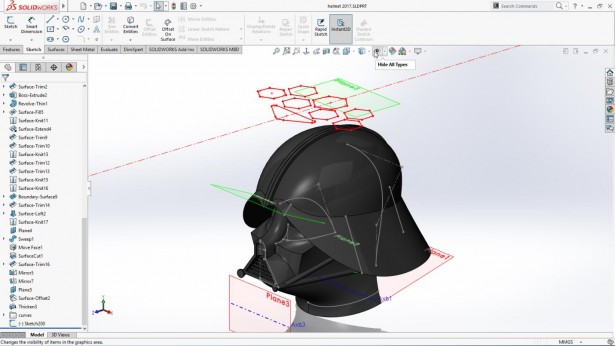

![](sw17_osadzanie_szkicow_na_powierzchniach.jpg)
![](3SWW16_41_sketch.png)
![](sw17_osadzanie.jpg)

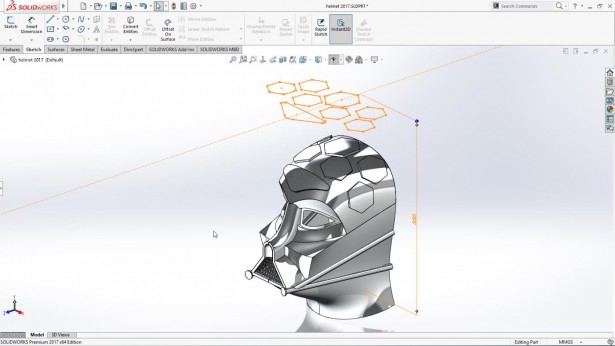

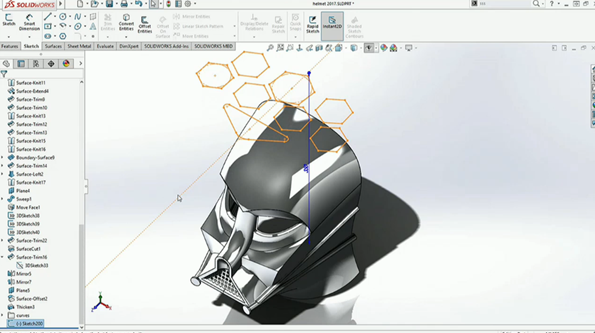

• osadzanie szkiców na dowolnych
powierzchniach,
![](sw17_MAGNETIC-MATE.jpg)
• szybsze zautomatyzowane
wiązanie komponentów,

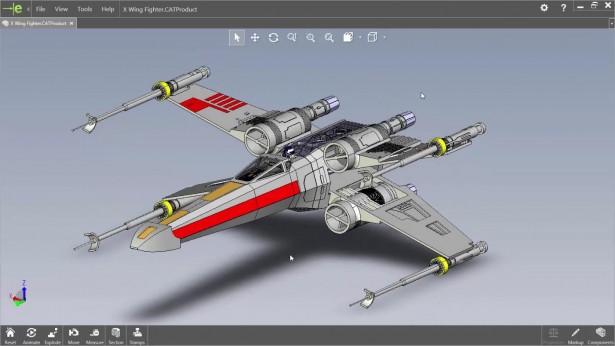

![](SW17_eDrawings.jpg)
• eDrawings obsługuje więcej
formatów plików (możliwość otwierania, ale i dodawania
wymiarów i adnotacji).
To w zasadzie tyle, jeśli chodzi o najważniejsze nowości
SOLIDWORKS 2017 zaprezentowane podczas konferencji (więcej
tutaj).
![](Twitter_predict.png)
Na zakończenie na scenie wystąpił
Peter Diamandis (prezes i CEO XPRIZE) podzielił się swoimi
przemyśleniami na temat postępu w rozwoju elektroniki i tego,
w jakim kierunku zmierza współczesna cywilizacja. Warto
podkreślić, iż ta prezentacja napawała optymizmem i nadzieją,
że mimo wszystko zmierzamy w dobrym kierunku.
![](3SWW16_46.png)
Peter
Diamandis (Xprize). Nareszcie ktoś z optymizmem patrzy w
przyszłość rodzaju ludzkiego...
![](3SWW16_44.png)
Konferencję zakończył CEO DS
SOLIDWORKS – Gian Paolo Bassi, który podziękował uczetnikom
konferencji i zapowiedział, że jej kolejna edycja będzie miała
miejsce w Los Angeles.
![](3SWW16_end.png)
#SWW17, Los
Angeles, 5-8 luty 2017
So stay tuned for incoming
#SWW17!
(ms)
Na skróty: |
dzień I |
dzień II |
dzień III
|
•
galeria zdjęć dzień I
•
galeria zdjęć dzień II
•
galeria zdjęć dzień III
•
galeria zdjęć z pawilonu partnerskiego (źródło: DS
SolidWorks)
[
powrót na CADblog.pl |
SWblog.pl ]
|
![](SWW2014_baner.png)
![](120x180_SWW2013.gif) |
